Тест репитеров GSM. Вступление

Как проявят себя репитеры сотовой связи разных производителей в одинаковых условиях? Что скрывается за цифрами, указанными в технических характеристиках? Стоит ли платить больше за репитер российского производства?

Мы протестировали шесть усилителей сигнала сотовой связи четырех производителей на реальном объекте в сложных условиях. Двухэтажный коттедж расположен на окраине города Саратова возле лесопарковой зоны Кумысная Поляна. Он последний в поселке, в ущелье, окруженном лесом. Площадь помещения небольшая, около 100 квадратных метров. Основная сложность в том, что уровень сигнала очень низкий даже на крыше: мобильные телефоны показывают одно-два деления. Причем в 100 метрах ближе к городу в соседних коттеджах можно поймать стабильный сигнал 3G.

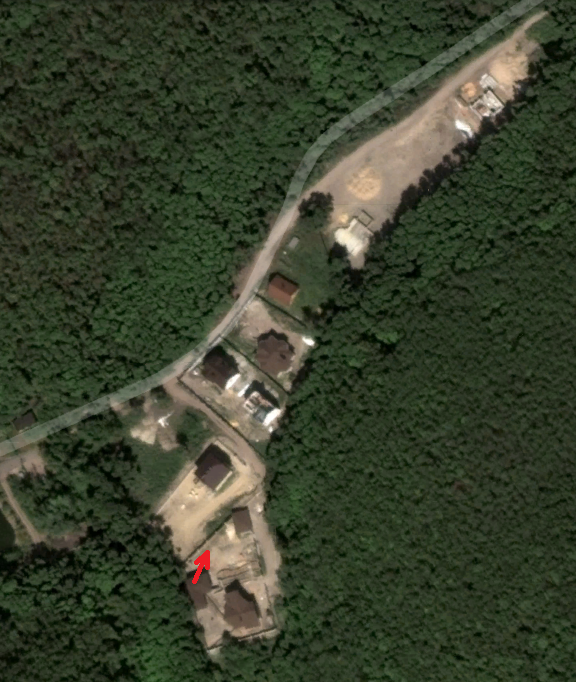

Донорная антенна с коэффициентом усиления 11 дБи установлена на крыше и направлена вниз по ущелью в сторону города, где расположены базовые станции операторов. Место установки и направление указаны на рисунке стрелкой.

Сервисная антенна установлена на втором этаже над лестницей таким образом, что большая часть помещения в прямой видимости от антенны, за исключением одной комнаты второго этажа за стеной. Удачное расположение сервисной антенны и панорамные окна позволили обеспечить устойчивую качественную сотовую связь не только в помещении, но и рядом с коттеджем. Кроме того, она идеально вписалась в интерьер вместо одного из потолочных точечных светильников.

Изначально предполагалась установка репитера Everstream S950. Его заявленная выходная мощность в 20 дБм (100 мВт) хорошо подходит для данного объекта. Для проверки работы системы до монтажа антенны расположили около мест их предполагаемой установки, соединили кабелем с репитером и начали поиск наилучшего места расположения и направления донорной антенны для получения наиболее сильного и стабильного сигнала. По прошествии около 10 минут выходной сигнал с репитера пропал совсем. При включении загорались индикаторы, но никакого эффекта не наблюдалось. Было принято решение временно установить репитер Aileron AE-950 меньшей мощности 10 дБм (10 мВт), который предусмотрительно был взят с собой.

Через некоторое время мы выехали на объект для замены временно установленного репитера и подбора оптимального решения. В первую очередь заменена донорная антенна 7 дБи на 11 дБи. Далее мы стали подключать разные модели репитеров, проводить замеры, делать тестовые звонки. В процессе родилась идея написания этой статьи. Замер уровня сигнала проводился в одной точке на удалении около 3-4 метров от сервисной антенны. Единица измерения – дБм со знаком минус, то есть -54 дБм – наиболее мощный сигнал в тесте,  -70 дБм - наименьший. Тестовые звонки по телефону велись на территории всего помещения и на улице до 5-7 метров от коттеджа.
